Rpl joint de puits de bougie

Aller en bas

Rpl joint de puits de bougie

Message par -Olivier le Jeu 1 Fév - 7:21

Voilà les outils

Clé à bougies, petit cliquet avec douille btr, un ptit tourne vis pour enlever les joints et pour enlever le puits de bougies, j'ai pris un axe de moteur de scooter.
Après avoir enlever les bougies, mettre l'axe dans le puit de bougie

Mettre la tête de l'axe contre le bord intérieur et au fond du puit de bougie et tirer d'un coup sec

Voilà le puit de bougie une fois sortie avec les vieux joints

Et le voilà avec les nouveaux joints

graisser légèrement les joints et remettre les puits en place

Bien appuyer pour l'enfoncer


Et voilà plus qu'à remettre les bougies et c'est fini.






pour info voila outils pour rpl le puits

avatar
-Olivier
Admin

Modèle : -
Messages : 723
Date d'inscription : 22/12/2014
Localisation : UE

http://www.porschetechnique.com

Revenir en haut Aller en bas

Re: Rpl joint de puits de bougie

Message par -Olivier le Ven 13 Avr - 7:39

Déjà en outillage:

- bouchon de nable avec une épaisseur de chambre à air autour que j'ai rajoutée
- cliquet de 10
- clé à œil de 10 à cliquet
- embout 6 pans taille 5 sur cliquet
- clé 6 pans taille 5
- douille de 26
- lumière (j'avais un phare en plus), nettoyant frein, huile, gants et chiffons.

Procédure:


Une fois le véhicule levé et calé, et sans la roue du côté où l'on va travailler, on accède à la tôle anti chaleur qui recouvre les bobines. La retirer via les 2 vis de 10.
Défaire les connecteurs des bobines.
Avec la clef 6 pans taille 5, sortir les vis de chaque bobine, puis extraire les bobines.
Faire une bobine à la fois!
Là, on voit les puits de bougies bien gras.
Et on utilise le bouchon de nable.

Alors, le bouchon de nable est un BOUCHON utilisé sur les bateaux.
En le vissant il s'expanse. Le mien passe de la taille 22 à 23mm côté anneau à visser.
J'ai rajouté une épaisseur de chambre à air autour tenue avec du scotch pour gagner en épaisseur.
On insère le bouchon dans le puit de bougie, on visse via l'anneau en forme de T, mais pas super fort sinon ça écartera le puit de bougie et on ne pourra le sortir.
Donc on serre (sans plus) et on tire dessus. Le puit de bougie sort.

Faire de même pour les autres.
Ensuite nettoyage au chiffon + nettoyant frein là où s'insère chaque puit de bougie pour virer les cochonneries.
Huiler les joints neufs déjà montés sur chaque puit de bougie, puis les emboiter dans chaque trou.

Là, utilisation de la douille de 26, très pratique! (rien vu de cela sur le net)
La taille 26 se plaque parfaitement sur le puit de bougie et il n'y a plus qu'à appuyer fermement avec la paume de la main pour entendre un "poc"! Ca y est, c'est emboîté!

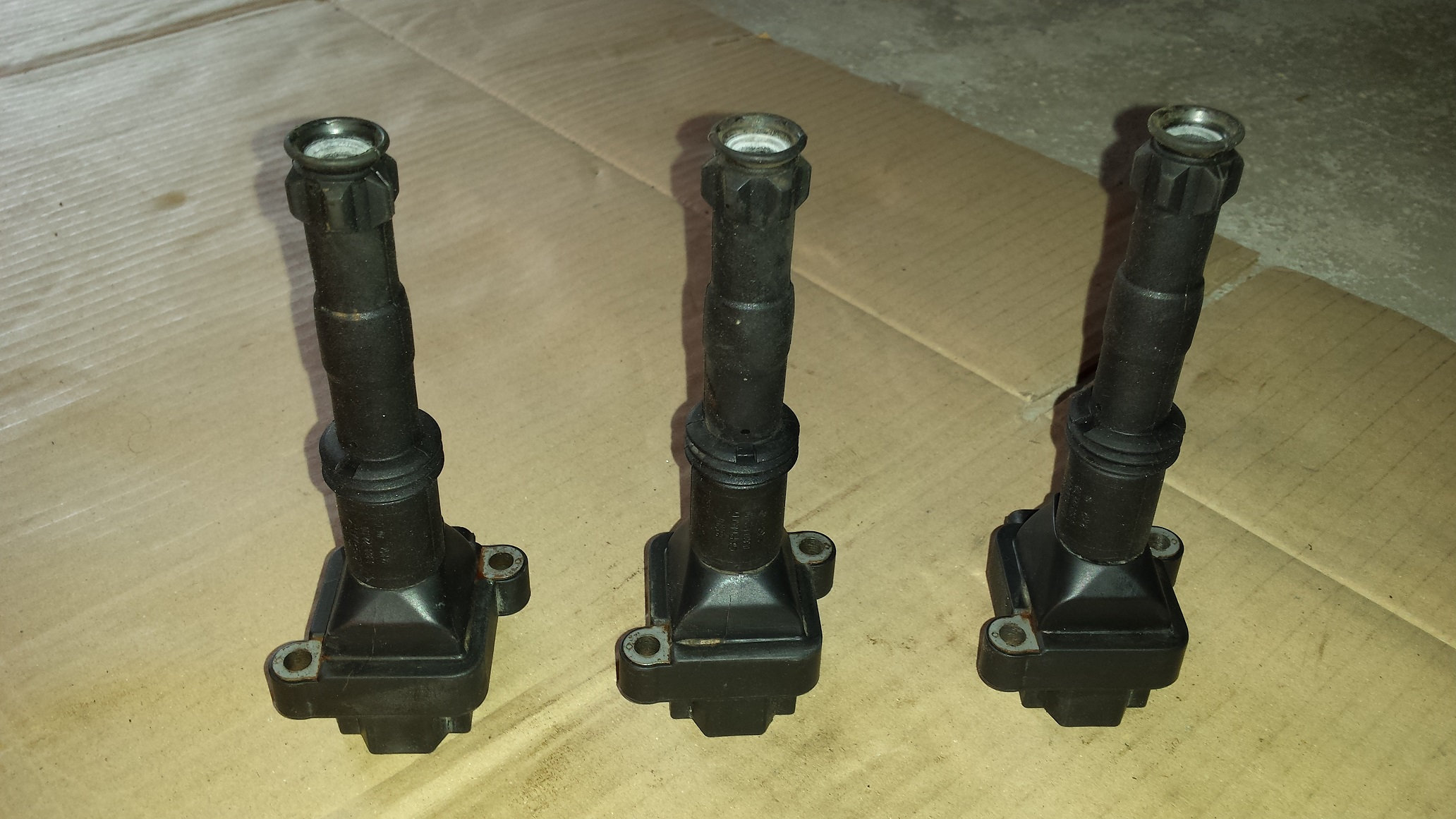

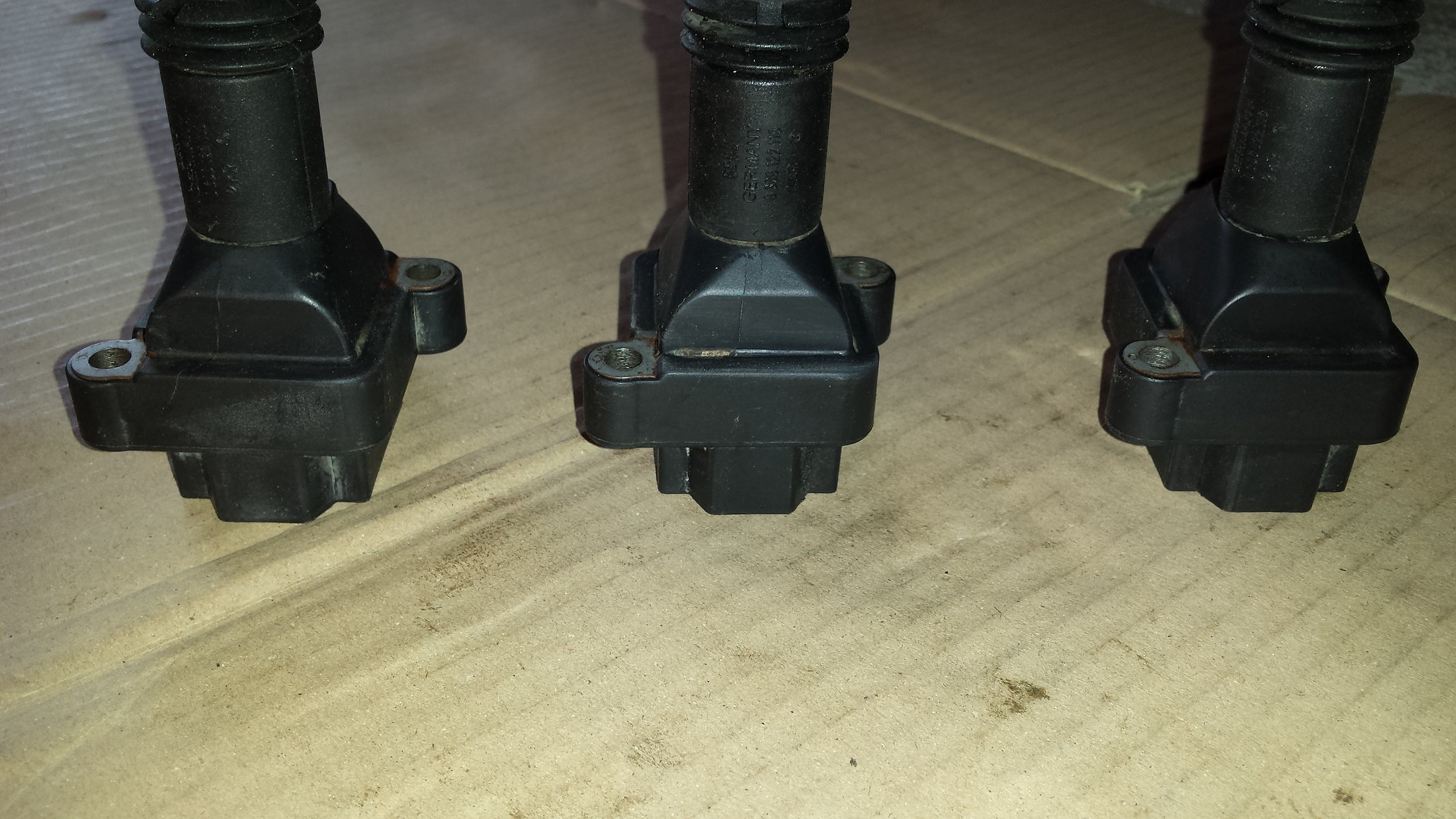

Il n'y a plus qu'à remonter le reste dans le sens inverse au démontage. Sans oublier de nettoyer également les bobines bien grasses et de constater, ou pas, si elles comportent des fissures. J'en ai 2 avec une petite fissure. La 3ème a dû être changée car j'ai une facture l'attestant, puis le lettrage des inscriptions est différent des 2 autres, et enfin car elle était moins crade.

Voilà, j'ai mis grand max 2h30 en prenant mon temps + les photos...

J'ai pris les 3 puits + les 6 joints fournis chez Mecatechnic au prix de 15,90€ le tout livré en point relais! Super tarif!
Je n'ai remplacé que les puits d'une culasse car grosse fuite; l'autre côté est, pour l'instant, sec.

Photos!!!




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.




Agrandir cette image Cliquez ici pour la voir à sa taille originale.
avatar
-Olivier
Admin

Modèle : -
Messages : 723
Date d'inscription : 22/12/2014
Localisation : UE

http://www.porschetechnique.com
